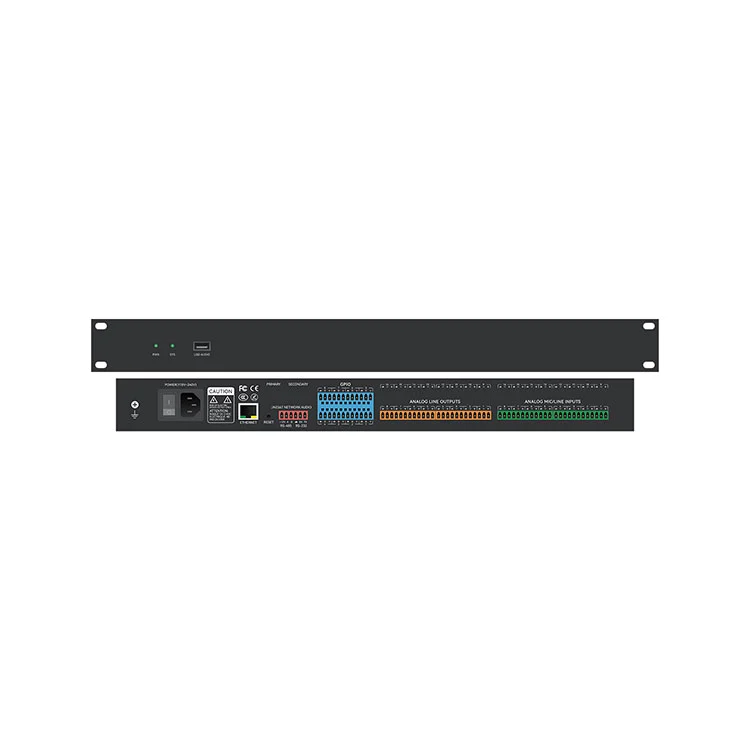

MU-0808 8×8 digital lydmatrise

FHBAVTEC MU-0808 8×8 Digital Audio Matrix er en 8×8 Digital Audio Matrix-prosessor i bedriftsklasse utviklet for kompleks signalruting, presisjonsmiksing og avansert dynamisk prosessering i profesjonelle AV-miljøer. Drevet av en industristandard ADI SHARC 21489 DSP-motor som opererer ved 450 MHz SIMD, leverer MU-0808 lydutførelse med ultralav latens og uberørt lydkvalitet på tvers av bedriftens styrerom, auditorier for høyere utdanning, offentlige fasiliteter og multifunksjonsarrangementer.

Innkapslet i et kompakt 1U stativmontert stålchassis, forener MU-0808 essensielle lyd-DSP-algoritmer – inkludert akustisk ekkokansellering (AEC), adaptiv tilbakekoblingsundertrykkelse (AFC), aktiv støykontroll (ANC), forsterkningsdeling av automatisk miksing, EQ/Graph-kompresjon, EQ-, EQ- og dynamisk komprimering. Med multiprotokollkontrollgrensesnitt inkludert Ethernet (TCP/IP), RS232, RS485 og tilpassbare GPIO-logikkporter, gir MU-0808 sømløs integreringsevne for moderne AV-systemer.

Nøkkelfunksjoner

• 8 analoge innganger og 8 analoge utganger:Balanserte Phoenix-blokkterminalkontakter som støtter linje/mikrofonsignaler med individuell forsterkningskontroll.

•ADI SHARC 21489 DSP-arkitektur:Høyytelses 450 MHz SIMD-flytpunktprosessor som håndterer intensive sanntidslydalgoritmer.

•Pro-Audio-oppløsning:24-bit / 48 kHz digital samplingsfrekvens som gir transparent lydkonvertering og dynamisk rekkevidde.

• Acoustic Echo Cancellation (AEC):Maskinvareakselerert AEC-algoritme eliminerer akustisk tilbakemelding og eksterne stemmeekkoer under eksterne videokonferanser.

• Automatisk tilbakemeldingskontroll (AFC):Dynamisk hakkfiltreringsalgoritme identifiserer og undertrykker akustisk tilbakemelding (hyling) i sanntid.

• Aktiv støykontroll (ANC) og automatisk miksing:Bakgrunnsstøyreduksjon sammenkoblet med automatisk miksing med forsterkningsdeling for multimikrofonstyring.

• Omfattende EQ og dynamikk:Multi-band parametrisk EQ (PEQ), grafisk EQ, høypass/lavpassfiltre, ekspander, kompressor, begrenser og dynamisk støyport.

• Matriseruting og kanalforsinkelse:Vilkårlig signaltilordning og miksing over 8×8 krysspunkter med opptil 1200 ms justerbar forsinkelse per kanal.

• USB Audio Class Interface:Driverløst 1-inn/1-ut USB-lydgrensesnitt for sømløs integrasjon med soft-codec-plattformer (Zoom, Microsoft Teams, Webex).

• Konfigurerbar GPIO-integrasjon:8 programmerbare generell inngangs-/utgangsporter for bryterlogikk, scenegjenkalling og nøddemping.

• Fleksibel systemkontroll:Toveis kommandostøtte via Ethernet, RS232 og RS485 for tredjeparts kontrollsystemer og kamerasporingsautomatisering.

• 1U stativkapsling:Standard 19-tommers 1U rackmonterbar design for sømløs rackdistribusjon.

DSP kjernebehandling

MU-0808 8×8 Digital Audio Matrix gir en intuitiv og fleksibel DSP-matrisearkitektur som lar systemintegratorer tilpasse signalbehandlingskjeder i henhold til spesifikke akustiske krav til lokalet:

• AEC (Acoustic Echo Cancellation): Høyeffektiv ekko-kansellering optimalisert for full-dupleks interaktive konferanser, og forhindrer tilbakemeldinger fra eksterne høyttalere.

• AFC (Adaptive Feedback Suppression): Tilbakemeldingsdeteksjon i sanntid og adaptiv notch-frekvensfiltrering for å opprettholde maksimal systemforsterkning før tilbakemelding.

• Automikser (forsterkningsdelingsalgoritme): Balanserer automatisk forsterkning over flere aktive mikrofonkanaler for å opprettholde jevn systemforsterkning og taleforståelighet.

• Equalization Suite: Uavhengig multi-band PEQ, Graphic EQ, High-Pass, Low-Pass og All-Pass-filtre for presis høyttalerinnstilling og romkorreksjon.

• Dynamics Suite: Input/Output Expanders, Kompressorer, Limiters, Dynamic Range Controllers og Noise Gates for headroom management.

• Matrix Routing & Alignment: Krysspunkttilordning med fasekontroll, forsterkningstrim og digital forsinkelsesjustering opptil 1200 ms per utgangslinje.

Kontroll og systemintegrasjon

Konstruert for profesjonelle AV-systemdesigner, tilbyr MU-0808 8×8 Digital Audio Matrix robuste tilkoblings- og administrasjonsalternativer:

• PC-kontrollprogramvare: Dedikert Windows GUI-programvare tillater visuell sanntidskonfigurasjon av DSP-kjeder, rutingmatriser, EQ-responskurver og GPIO-tilordninger over TCP/IP.

• Sentralisert automatisering: Åpen seriell protokoll via RS232/RS485 for integrasjon med Crestron, AMX, Extron og andre kontrollprosessorer.

• Kamerasporingsintegrering: Direkte seriell kommandoutgang for å utløse PTZ-kameraforhåndsinnstillinger basert på aktiv mikrofonportaktivitet.

• GPIO Logic Control: 8 flerfunksjons logikkporter som kan konfigureres for eksterne kontaktlukkinger, fysiske volumpotensiometre, LED-indikatorer eller nødoverstyring av brannalarm.

Målapplikasjoner

• Bedriftsstyrerom og konferansesentre: Høydefinisjonstaleforsterkning og ekkofrie videokonferanser.

• Høyere utdanning og forelesningssaler: Automatisk miksing med flere mikrofoner, kamerasporingsutløser og rommatrisedistribusjon.

• Regjerings- og kommandosentraler: Lydbehandling med høy pålitelighet med fysiske GPIO-nødoverstyringer.

• Multifunksjonelle auditorier og arrangementsrom: Dynamisk lyddistribusjon og soneforsinkelsesjustering.

• Kommersielle AV-systemer: Multi-sone bakgrunnsmusikkdistribusjon og personsøkermatrisesystemer.

Tekniske spesifikasjoner

Ofte stilte spørsmål

Spørsmål 1: Støtter FHBAVTEC MU-0808 ekkokansellering for soft-codec videokonferanseplattformer som Zoom eller Microsoft Teams?

Svar: Ja. MU-0808 8×8 Digital Audio Matrix har dedikert maskinvarebasert akustisk ekkoannullering (AEC) og et integrert 1-inn/1-ut USB-lydgrensesnitt. Ved å koble MU-0808 til en konferanseroms-PC via USB, leverer prosessoren behandlede, ekkofrie mikrofonsignaler direkte til Zoom, Microsoft Teams eller Webex, samtidig som den eliminerer eksterne taleekkoer og lokal akustisk hyling.

Q2: Hvordan er MU-0808 konfigurert, og kan den integreres med tredjeparts AV-kontrollsystemer?

Svar: MU-0808 er konfigurert ved hjelp av en Windows PC-kontrollprogramvare over Ethernet (TCP/IP), som gir et visuelt grensesnitt for signalruting, EQ-innstilling, dynamisk prosessering og forhåndsinnstilling av scener. For tredjepartsintegrasjon har enheten åpne RS232- og RS485-kontrollprotokoller, som tillater full kontroll via Crestron-, Extron-, AMX- eller PTZ-kamerasporingskontrollere.

Q3: Hvilke funksjoner kan tilordnes de 8 konfigurerbare GPIO-portene?

Svar: De 8 GPIO logiske portene kan programmeres uavhengig som digitale innganger eller utganger. Vanlige brukstilfeller for integrering inkluderer tilkobling av fysiske trykknapper for forhåndsinnstilling av scener, grensesnitt med LED-statusindikatorer, utløsning av demping av nødsystem via brannalarmkontaktlukkinger, eller tilkobling av analoge potensiometre for veggmontert sonevolumkontroll.

Spørsmål 4: Gir MU-0808 fantomkraft for kondensatormikrofoner, og hvordan justeres forsterkningen?

Svar: Ja. Alle de 8 analoge inngangene har individuelt byttebar +48V fantomstrøm som kan konfigureres gjennom kontrollprogramvaren, noe som gjør den fullt kompatibel med profesjonelle kondensator- og grensemikrofoner. Inngangsforforsterkerforsterkningen kan justeres fra 0 til +48 dBu i programvaren for å imøtekomme ulike mikrofon- og linjenivåkilder.
